UMBRA-perusprofiili asennetaan seinän kehää pitkin – se on pääelementti. Sen jälkeen voimme asentaa vaimenninliitännän avulla minkä tahansa muun järjestelmän osan – varjoprofiilista RAC:n ilmanvaihtojärjestelmään.

Profiilit ovat täysin yhteensopivia ja kattavat 99 % kipsilevykattojen asennustarpeista. Varjoliitokset, korkeat katot, reunuslista ja ilmanvaihtojärjestelmät.

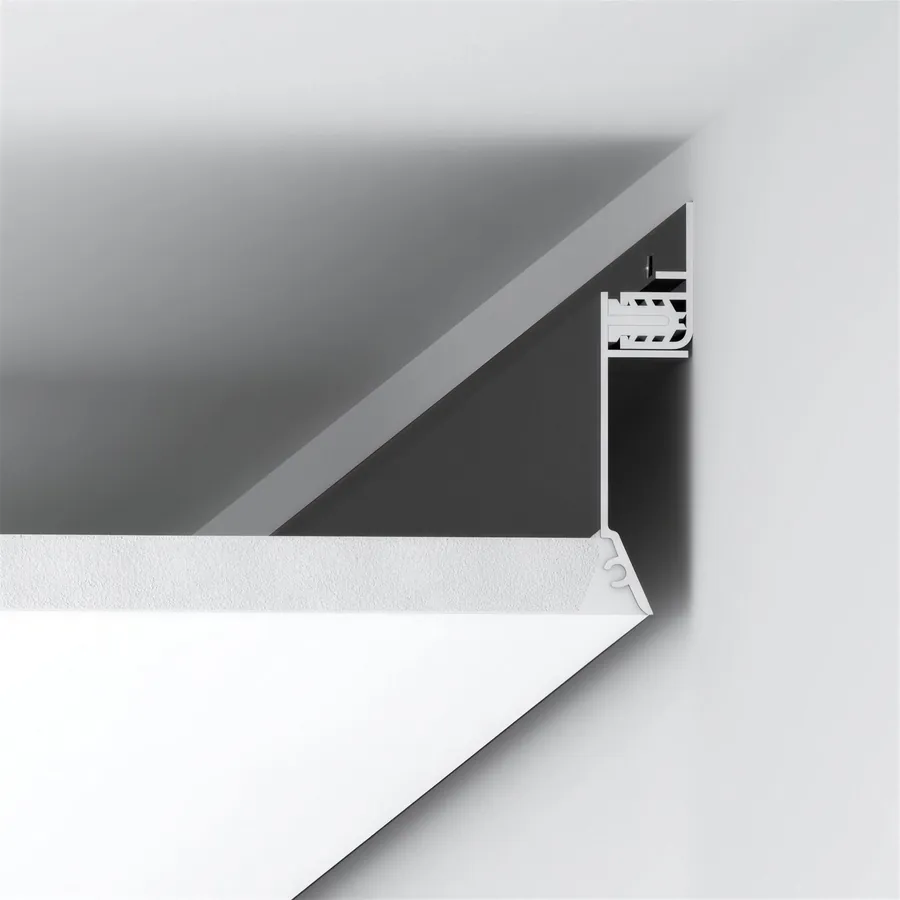

Kaksiosainen kattoprofiili, joka asennetaan kattokehykseen 7 mm:n koristeellisen raon aikaansaamiseksi. UMBRA-perusprofiili varmistaa liitoksen seinään liikkuvan polymeerielementin avulla.

Se voidaan yhdistää mihin tahansa UMBRA-järjestelmän profiiliin.

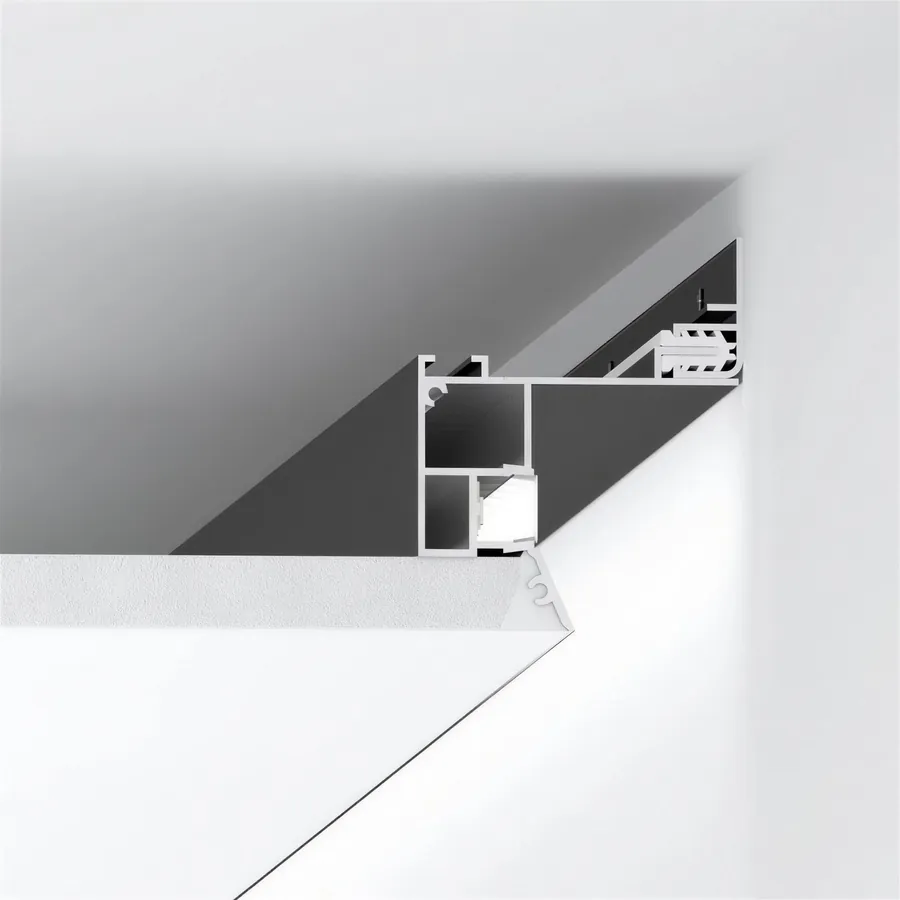

Katon tukiprofiili, joka on asennettu kattokehykseen ja toimii pohjana eri levyisille UMBRA-rantaprofiileille (115 mm ja 140 mm) sekä UMBRA-laajennusprofiileille, jotka liitetään seinään UMBRA-perusprofiilin kanssa liikkuvan polymeerielementin avulla.

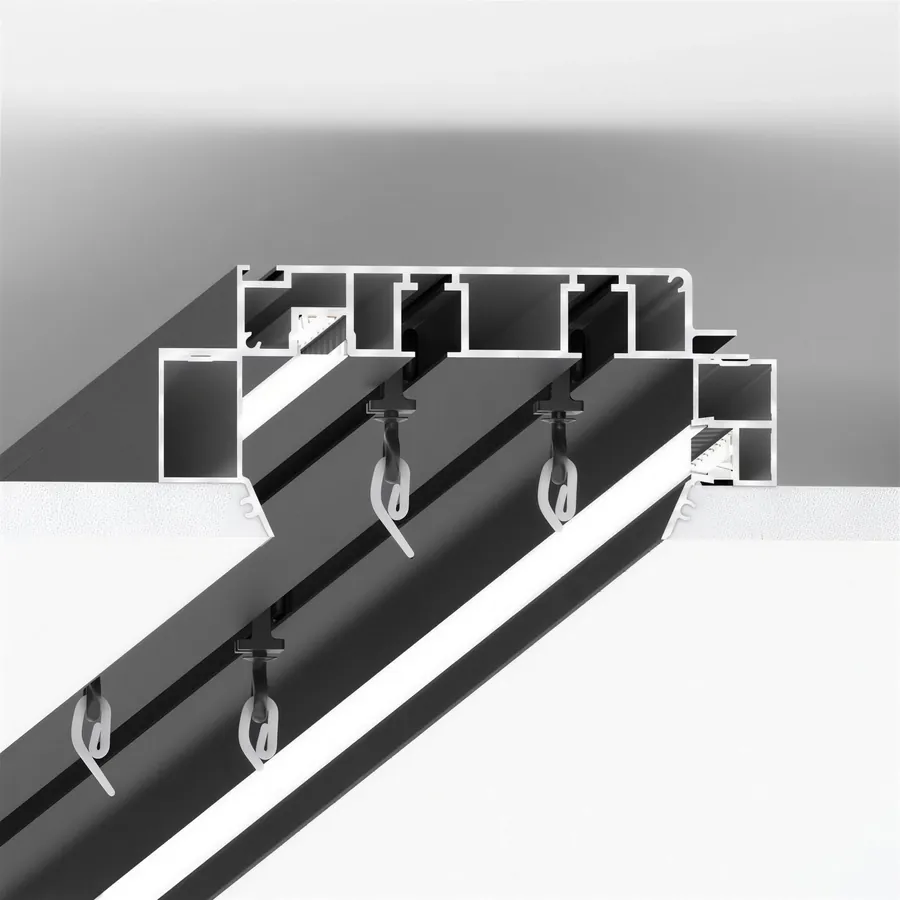

Kun käytetään kahta profiilia, jotka on liitetty toisiinsa eri levyisillä UMBRA-ruusuprofiileilla, on mahdollista asentaa mihin tahansa kattoon ilman seinäliitäntää.

Profiilin muoto mahdollistaa nauhan asentamisen ja sen peittämisen täydellisellä diffuusorilla.

Tukeva kattoprofiili, joka on asennettu kattokehykseen ja joka toimii pohjana eri levyisille UMBRA-rinnekorokeprofiileille (115 mm ja 140 mm) sekä UMBRA-laajennusprofiileille, jotka liitetään seinään UMBRA-perusprofiilin kanssa liikkuvan polymeerielementin avulla.

Kun käytetään kahta profiilia, jotka on liitetty toisiinsa UMBRA räystäillä (115 mm) ja UMBRA:lla (140 mm), on mahdollista asentaa ne mihin tahansa kattoon ilman seinäliitäntää.

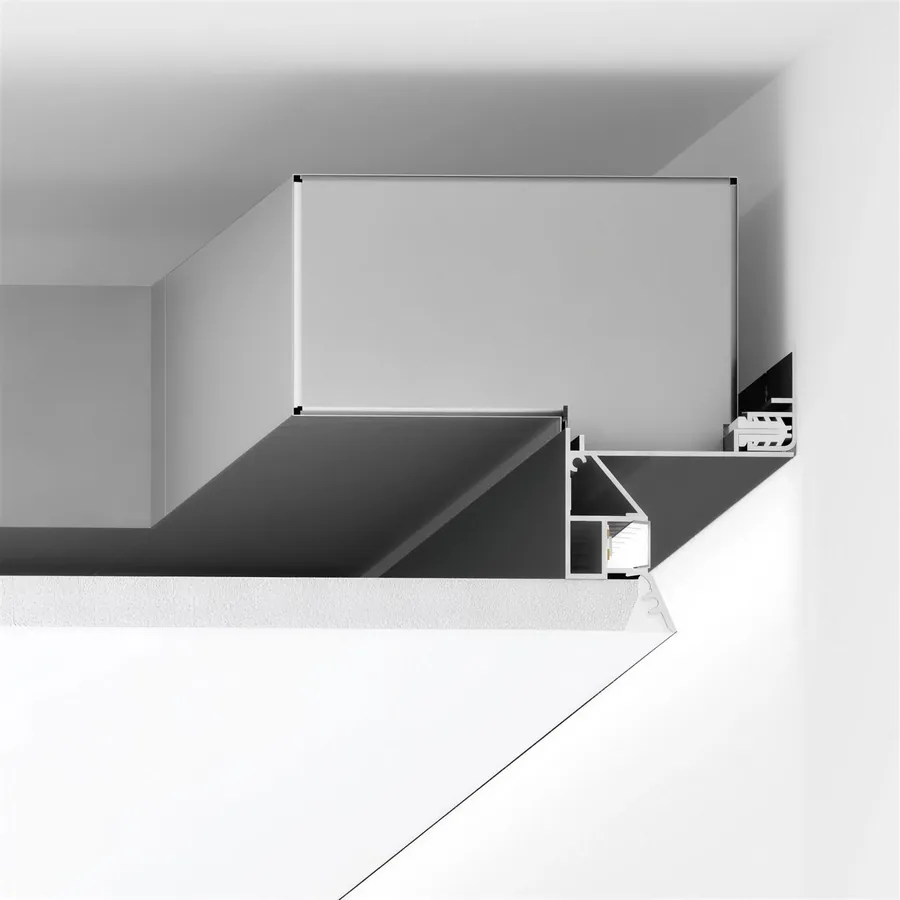

Kaksiosainen kattoprofiili, joka asennetaan kattokehykseen 30 mm:n koristeellisen raon aikaansaamiseksi. UMBRA-perusprofiili varmistaa liitoksen seinään liikkuvan polymeerielementin avulla.

Profiilin muoto mahdollistaa nauhan asentamisen ja sen peittämisen täydellisellä diffuusorilla.

Kaksiosainen kattoprofiili, jossa on reiät ilmanvaihtoa varten ja mahdollisuus asentaa staattinen painekammio (SPC) ilmamassojen paikallista liikkumista varten. Se asennetaan kattokehyksen kanssa siten, että koristeellinen 30 mm:n rako jää. UMBRA-perusprofiili muodostaa yhteyden seinään liikkuvan polymeerielementin avulla.

Profiilin muoto mahdollistaa nauhan asentamisen ja sen peittämisen täydellisellä diffuusorilla.

UMBRA RAC käyttää ERA 612rp20p -sovitinta tai 620VP 60 – 204 -kanavaa.

RAC-testiprotokolla

Elementti UMBRA-rakenneprofiilin näkyvän raon mielivaltaiseen laajentamiseen 30 mm:stä 100 mm:iin.

Asennuksessa on kaksi tapaa:

1. Seinää vasten UMBRA-perusprofiililla liikkuvan polymeerielementin avulla.
2. Mielivaltaisesti mihin tahansa kattoon UMBRA-rakenneprofiilin avulla valaistuksella tai ilman valaistusta.

Asennuksessa on kaksi tapaa:

1. Seinää vasten UMBRA-perusprofiililla liikkuvan polymeerielementin avulla.
2. Mielivaltaisesti mihin tahansa kattoon UMBRA-rakenneprofiilin avulla valaistuksella tai ilman valaistusta.

LONER on itsenäinen kehäprofiili, joka muodostaa varjo-aukon. Suosittelemme sen asentamista, jos hankkeeseen ei sisälly muita kehäratkaisuja kuin varjoaukko.

Kattoprofiili, joka on asennettu seinään huoneen kehää pitkin 7 mm:n koristeellisen raon aikaansaamiseksi, on kattokehyksen tuki.

Profiilin pehmeä insertti kompensoi kipsilevyn lineaarista liikettä.
